Application Diagram
VV BUF
V BUF
V REG
V CC
I DATA
R1
V CE
C4
C5
C6
V REGA
CS
MMA52xx
V SSA
C2
C3
R2
C1
SCLK
V SS
V SS
Note: Pin names and references
may differ from PSI5 V1.3
pin names and references
DO
DI
PCM
BUS_SW
R3
Optional for
Daisy Chain
M1
V SS_OUT

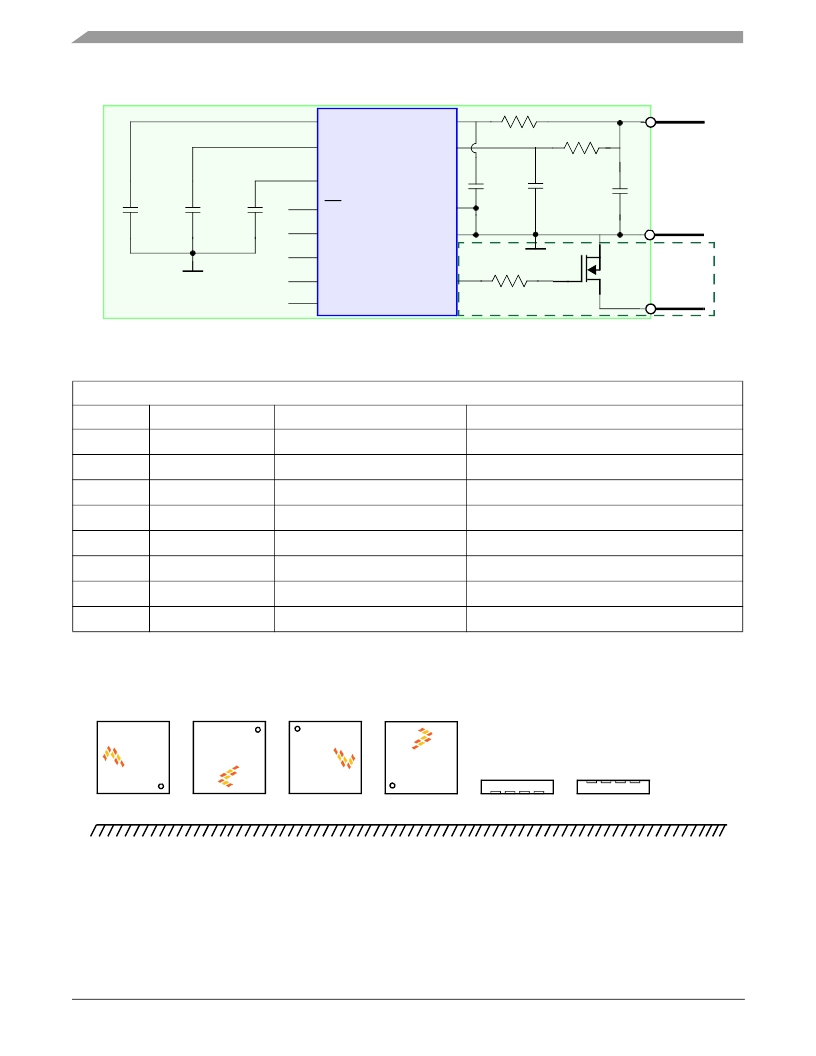

Figure 1. Application Diagram
External Component Recommendations
Ref Des
C1
C3
C2
C4, C5, C6
R1
R2
R3
M1
Type
Ceramic
Ceramic
Ceramic
Ceramic
General Purpose
General Purpose
General Purpose
N-Channel MOSFET
Description
2.2 nF, 10%, 50V minimum, X7R
470 pF, 10%, 50V minimum, X7R
15 nF, 10%, 50V minimum, X7R
1 μ F, 10%, 10V minimum, X7R
82 Ω, 5%, 200 PPM
27 Ω , 5%, 200 PPM
20 k Ω , 5%, 200 PPM
—
Purpose
V CC Power Supply Decoupling and Signal Damping
I DATA Filtering and Signal Damping
V CC Power Supply Decoupling
Voltage Regulator Output Capacitor(s)
V CC Filtering and Signal Damping
I DATA Filtering and Signal Damping
Gate Resistor for External Low-Side Daisy Chain FET
Low-Side Daisy Chain Transistor
Device Orientation
xxxxxxx
xxxxxxx
X: 0g
X: +1g
X: 0g
X: -1g
X: 0g
X: 0g
EARTH GROUND
Figure 2. Device Orientation Diagram
MMA52xxKW
Sensors
2
Freescale Semiconductor, Inc.
